Cisco IPsec Tunnel 모드 구성

학습 목차

구성
검증

이 강의에서는 두 Cisco IOS 라우터가 IPsec Tunnel 모드를 사용하도록 구성하는 방법을 보여드리겠습니다. 이는 원본 IP 패킷이 새 IP 패킷에 캡슐화되고 네트워크 밖으로 전송되기 전에 암호화된다는 의미입니다. 이 시연을 위해 다음 세 라우터를 사용하겠습니다.

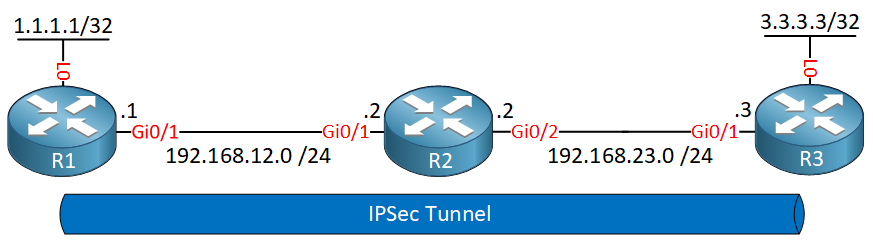

R1과 R3는 각각 서브넷이 있는 루프백 인터페이스를 뒤에 가지고 있습니다. 1.1.1.1/32에서 3.3.3.3/32로 가는 트래픽이 암호화되도록 두 라우터 사이에 IPsec 터널을 구성하겠습니다. R2는 R1과 R3가 직접 연결되지 않도록 중간에 있는 라우터입니다.

1. 구성

먼저 ISAKMP의 phase 1 정책을 구성합니다. 여기서 암호화(AES)를 구성하고 인증을 위해 사전 공유 키를 사용합니다. DH 그룹 2를 사용합니다.


R1(config)# crypto isakmp policy 1
R1(config-isakmp)# encryption aes
R1(config-isakmp)# hash sha
R1(config-isakmp)# authentication pre-share
R1(config-isakmp)# group 2

각 피어에 대해 사전 공유 키를 구성해야 합니다. “MYPASSWORD” 같은 간단한 것을 선택하겠습니다.


R1(config)# crypto isakmp key 0 MYPASSWORD address 192.168.23.3

이제 transform-set으로 phase 2를 구성합니다.


R1(config)# crypto ipsec transform-set MYTRANSFORMSET esp-aes esp-sha-hmac

그리고 crypto map으로 모든 것을 통합합니다. 우리 피어는 192.168.23.3이고, transform-set은 MYTRANSFORMSET이라고 부르며, access-list 100과 일치하는 모든 것은 IPsec으로 암호화되어야 합니다.


R1(config)# crypto map CRYPTOMAP 10 ipsec-isakmp
R1(config-crypto-map)# set peer 192.168.23.3
R1(config-crypto-map)# set transform-set MYTRANSFORMSET
R1(config-crypto-map)# match address 100

access-list는 1.1.1.1과 3.3.3.3 사이의 모든 트래픽과 일치합니다.


R1(config)# access-list 100 permit ip host 1.1.1.1 host 3.3.3.3

라우터가 192.168.23.3에 도달하는 방법을 알고, 192.168.23.3을 통해 3.3.3.3에 도달할 수 있다는 것도 알도록 해야 합니다.


R1(config)# ip route 192.168.23.0 255.255.255.0 192.168.12.2
R1(config)# ip route 3.3.3.3 255.255.255.255 192.168.23.3

마지막으로, 인터페이스에서 crypto map을 활성화합니다.


R1(config)# interface gi0/1
R1(config-if)# crypto map CRYPTOMAP

R1에서 해야 할 일은 그게 전부입니다. 이제 R3에 비슷한 구성을 만듭니다.

본 강의는 NetworkLessons.com의 미리보기 버전입니다. 전체 내용은 멤버십 가입 후 확인 가능합니다.

포럼 답글

system

R2의 구성은 무엇인가요?

ReneMolenaar

R2에는 아무것도 구성되지 않았습니다. FastEthernet 인터페이스의 IP 주소만 있습니다.

system

Rene.. 저는 작동하지 않습니다. 1.1.1.1/32와 3.3.3.3/32에 도달할 수 없습니다. 모든 구성을 확인했고, 위와 거의 같습니다. 그러나 작동하지 않습니다.


R3#sh crypto ipsec sa
interface: FastEthernet0/0
    Crypto map tag: CRYPTOMAP, local addr 192.168.23.3

   protected vrf: (none)
   local  ident (addr/mask/prot/port): (3.3.3.3/255.255.255.255/0/0)
   remote ident (addr/mask/prot/port): (1.1.1.1/255.255.255.255/0/0)
   current_peer 192.168.12.1 port 500
     PERMIT, flags={origin_is_acl,}
    #pkts encaps: 0, #pkts encrypt: 0, #pkts digest: 0
    #pkts decaps: 0, #pkt

… 포럼에서 계속 읽기

ReneMolenaar

안녕 Amit,

이 show 명령은 어떤 패킷도 암호화되거나 복호화되지 않았다는 것만 알려줍니다. 다음을 순서대로 확인해야 합니다.

라우팅이 올바르게 구성되어 있나요?
VPN을 위한 ACL이 올바르게 구성되어 있나요?
crypto map이 올바르게 구성되어 있나요?
security association이 있나요?

이 모든 것이 OK라면… security association을 위한 디버그를 실행해 무엇이 잘못되었는지 확인하세요.

system

안녕하세요,

next hop으로 사용할 수 있도록 터널 IP 주소가 필요하지 않나요?


R1(config)# ip route 3.3.3.3 255.255.255.255 192.168.13.3

best regards, mpo

49개의 추가 답글이 있습니다. 커뮤니티 포럼을 방문해 질문하거나 토론에 참여하세요.

출처: networklessons.com - Cisco IPsec Tunnel Mode Configuration

태그: IPSec, Security
