CoPP (Control Plane Policing)

학습 목차

  1. 구성
  2. 결론

라우터(또는 멀티레이어 스위치)에서는 access-list나 방화벽(CBAC 또는 zone-based)을 사용해 라우터를 통과하거나 라우터로 향하는 패킷을 허용/거부할 수 있습니다.

또한 폴리싱(policing)을 사용해 라우터를 통과하는 트래픽을 속도 제한할 수도 있습니다. 라우터를 목적지로 하는 트래픽을 폴리싱하고 싶다면 어떻게 할까요? 라우터가 처리해야 하는 패킷을 생성하는 프로토콜은 꽤 많습니다.

  • OSPF, EIGRP, BGP 같은 라우팅 프로토콜
  • HSRP, VRRP, GLBP 같은 게이트웨이 이중화 프로토콜
  • Telnet, SSH, SNMP, RADIUS 같은 네트워크 관리 프로토콜
  • CEF가 전달할 수 없는 패킷

라우트 프로세서는 이러한 프로토콜이 컨트롤 플레인에서 생성하는 패킷을 검사합니다. 라우트 프로세서가 너무 많은 패킷을 받으면 따라잡지 못해 패킷을 드롭할 수 있습니다.

이런 일이 발생하면, neighbor adjacency가 플랩하거나 Telnet/SSH로 라우터에 연결할 때 타임아웃이 발생하는 등의 현상이 나타납니다.

이를 방지하려면 다음과 같은 옵션이 있습니다.

  • rACL (Receive Access Control List): 라인 카드에서 라우트 프로세서로 보내지는 트래픽을 제어하는 표준 또는 확장 ACL입니다. 이 기능은 Cisco 12000 시리즈 같은 고급 라우터에서만 볼 수 있습니다.
  • Control Plane Policing (CoPP): MQC(Modular Quality of Service) 프레임워크를 사용해 라우트 프로세서로 가는 트래픽을 허용/거부 또는 속도 제한할 수 있습니다.
  • Control Plane Protection (CPPr): 이는 CoPP의 확장입니다. 이것이 하는 일 중 하나는 라우트 프로세서를 세 개의 서브 인터페이스로 분리하는 것입니다:
    • host
    • transit
    • CEF exception

이 강의에서는 CoPP(Control Plane Policing) 를 살펴보겠습니다.

1. 구성

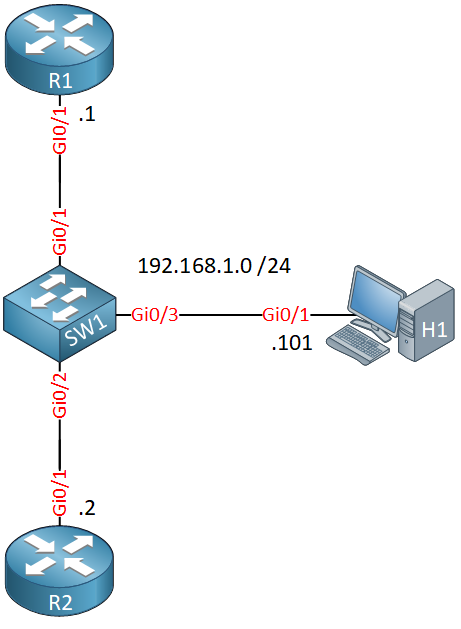

CoPP를 시연하기 위해 다음 토폴로지를 사용합니다.

토폴로지

다음과 같이 구성되어 있습니다.

  • R1과 R2는 OSPF와 HSRP를 실행합니다.
  • R1은 Telnet을 통한 원격 접속용으로 구성되어 있습니다.
  • H1은 R1에서 CoPP를 테스트하기 위해 ICMP와 Telnet 트래픽을 생성하는 호스트입니다.

시작 구성

각 장치의 시작 구성은 다음과 같습니다.

H1

hostname H1
!
no ip routing
!
no ip cef
!
interface GigabitEthernet0/1
 ip address 192.168.1.101 255.255.255.0
!
ip default-gateway 192.168.1.254
!
end

R1

hostname R1
!
ip cef
!
interface GigabitEthernet0/1
 ip address 192.168.1.1 255.255.255.0
 standby version 2
 standby 1 ip 192.168.1.254
 standby 1 priority 200
 standby 1 preempt
!
router ospf 1
 network 192.168.1.0 0.0.0.255 area 0
!
end

R2

hostname R2
!
ip cef
!
interface GigabitEthernet0/1
 ip address 192.168.1.2 255.255.255.0
 standby version 2
 standby 1 ip 192.168.1.254
 standby 1 preempt
!
router ospf 1
 network 192.168.1.0 0.0.0.255 area 0
!
end

CoPP 구성 단계

Control plane policing은 MQC를 사용하므로 class-map과 policy-map을 사용해야 합니다. class-map에서는 다음을 기준으로 트래픽을 매칭하는 것이 가장 좋습니다.

  • 표준 또는 확장 access-list
  • DSCP 또는 IP precedence 값

NBAR 분류는 모든 플랫폼이나 IOS 버전에서 지원되지 않습니다. 이 규칙의 유일한 예외는 match protocol arp입니다.

class-map에서 사용할 컨트롤 플레인의 트래픽을 매칭하는 access-list를 만들어 봅시다.

R1(config)# ip access-list extended ICMP
R1(config-ext-nacl)# permit icmp any any
R1(config)# ip access-list extended TELNET
R1(config-ext-nacl)# permit tcp any any eq 23
R1(config)# ip access-list extended OSPF
R1(config-ext-nacl)# permit ospf any any
R1(config)# ip access-list extended HSRP
R1(config-ext-nacl)# permit udp any host 224.0.0.102 eq 1985

access-list에 매칭하는 class-map을 만들어 봅시다.

R1(config)# class-map ICMP
R1(config-cmap)# match access-group name ICMP
R1(config)# class-map TELNET
R1(config-cmap)# match access-group name TELNET
R1(config)# class-map OSPF
R1(config-cmap)# match access-group name OSPF
R1(config)# class-map HSRP
R1(config-cmap)# match access-group name HSRP

이제 policy-map을 만들 수 있습니다.

R1(config)# policy-map COPP
R1(config-pmap)# class ICMP
R1(config-pmap-c)# police 8000 conform-action transmit exceed-action transmit
R1(config-pmap-c)# exit
R1(config-pmap)# class TELNET
R1(config-pmap-c)# police 8000 conform-action transmit exceed-action transmit
R1(config-pmap-c)# exit
R1(config-pmap)# class OSPF
R1(config-pmap-c)# police 8000 conform-action transmit exceed-action transmit
R1(config-pmap-c)# exit
R1(config-pmap)# class HSRP
R1(config-pmap-c)# police 8000 conform-action transmit exceed-action transmit
R1(config-pmap-c)# exit

policy-map에 8000 bps 폴리서를 추가하고 conform-action과 exceed-action을 모두 transmit으로 설정합니다. 이 폴리서들은 절대 아무것도 드롭하지 않지만, 이렇게 구성하는 데는 좋은 이유가 있습니다.

CoPP를 처음 구성할 때, 각 프로토콜에 대해 얼마나 많은 패킷을 받는지 모릅니다. 정상 트래픽을 거부할 위험이 있습니다. 모든 것을 허용하는 것이 가장 좋습니다. 얼마나 많은 패킷이 초과되는지 알게 되면 값을 변경하고 exceed action을 drop으로 설정합니다.

CoPP 적용

이 policy-map을 컨트롤 플레인에 연결해야 합니다. 다음 명령으로 합니다.
