DMVPN Phase 3

핵심 요약

  • Phase 2의 개선 버전: NHRP shortcut과 redirect를 사용하여 요약 라우트만으로도 spoke-to-spoke 직접 통신이 가능하다.
  • 추가 명령 2개만 필요: Hub에 ip nhrp redirect, Spoke에 ip nhrp shortcut.
  • 허브에서 요약 라우트 사용 가능: 라우팅 테이블 축소 → 확장성 최고.
  • 모든 라우팅 프로토콜 호환: RIP, EIGRP, OSPF, BGP 모두 요약 라우트와 함께 사용 가능.

Phase 3은 Phase 2의 개선 버전으로, NHRP shortcut과 redirect 메커니즘을 사용하여 요약 라우트만으로도 스포크 간 직접 통신이 가능하다. Phase 2에서는 허브가 구체적 경로(specific route)를 광고해야 했지만, Phase 3에서는 요약 경로만 광고해도 NHRP가 자동으로 최적 경로를 설치한다.

1. Phase 2 대비 변경점

항목Phase 2Phase 3
추가 NHRP 명령없음ip nhrp redirect + ip nhrp shortcut
허브에서 요약 라우트불가가능
라우팅 테이블 크기큼 (구체적 경로 필요)작음 (요약 경로 + NHRP shortcut)
확장성낮음최고

2. 토폴로지 및 기본 설정

토폴로지

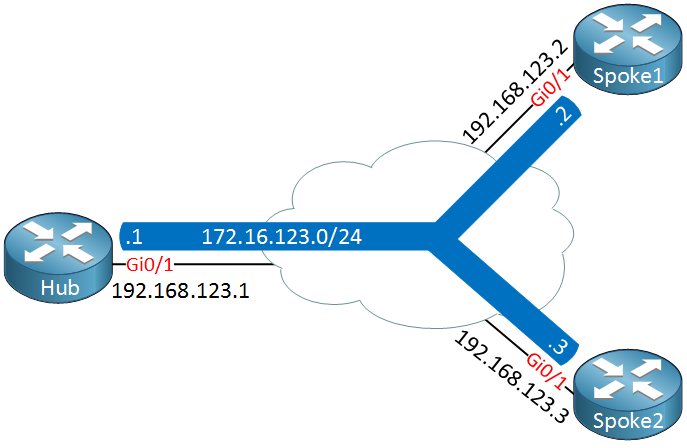

15_DMVPN Phase 3 Basic Configuration_img_p02_01

Phase 2 → Phase 3 마이그레이션 (추가 명령 2개)

Phase 2 설정이 완료된 상태에서 아래 두 명령만 추가하면 Phase 3이 된다.

Hub(config)#interface Tunnel0
Hub(config-if)#ip nhrp redirect

Spoke1(config)#interface Tunnel0
Spoke1(config-if)#ip nhrp shortcut
명령위치역할
ip nhrp redirectHub허브를 경유하는 spoke-to-spoke 트래픽 감지 시, 발신 스포크에게 “직접 통신 가능”하다고 NHRP redirect 메시지 전송
ip nhrp shortcutSpokeNHRP redirect를 수신하면, NHRP resolution을 수행하고 라우팅 테이블에 shortcut 경로 설치

전체 Hub 설정

Hub(config)#interface Tunnel0
Hub(config-if)#ip address 172.16.123.1 255.255.255.0
Hub(config-if)#ip nhrp authentication DMVPN
Hub(config-if)#ip nhrp map multicast dynamic
Hub(config-if)#ip nhrp network-id 1
Hub(config-if)#ip nhrp redirect                  ← Phase 3 추가
Hub(config-if)#tunnel source GigabitEthernet0/1
Hub(config-if)#tunnel mode gre multipoint

전체 Spoke 설정

Spoke1(config)#interface Tunnel0
Spoke1(config-if)#ip address 172.16.123.2 255.255.255.0
Spoke1(config-if)#ip nhrp authentication DMVPN
Spoke1(config-if)#ip nhrp map 172.16.123.1 192.168.123.1
Spoke1(config-if)#ip nhrp map multicast 192.168.123.1
Spoke1(config-if)#ip nhrp network-id 1
Spoke1(config-if)#ip nhrp nhs 172.16.123.1
Spoke1(config-if)#ip nhrp shortcut               ← Phase 3 추가
Spoke1(config-if)#tunnel source GigabitEthernet0/1
Spoke1(config-if)#tunnel mode gre multipoint

3. Phase 3 동작 흐름

Phase 3에서 spoke-to-spoke 직접 통신이 수립되는 과정은 다음과 같다.

[Spoke1] ---(1) 트래픽 → Hub 경유 ----------→ [Hub] ---→ [Spoke2]
[Hub]    ---(2) NHRP Redirect ---------------→ [Spoke1]
[Spoke1] ---(3) NHRP Resolution Request -----→ [Hub]
[Hub]    ---(4) NHRP Resolution Reply -------→ [Spoke1]  (Spoke2의 NBMA 주소)
[Spoke1] ---(5) 직접 GRE 터널 + Shortcut 설치 → [Spoke2]
  1. Spoke1이 Spoke2로 트래픽을 전송하면, 요약 경로에 의해 Hub을 경유한다.
  2. Hub은 ip nhrp redirect에 의해 “이 트래픽은 직접 통신 가능”하다는 NHRP Redirect 메시지를 Spoke1에 전송한다.
  3. Spoke1은 ip nhrp shortcut에 의해 Hub(NHS)에게 NHRP Resolution Request를 전송한다.
  4. Hub은 Spoke2의 NBMA 주소를 NHRP Resolution Reply로 응답한다.
  5. Spoke1은 라우팅 테이블에 shortcut 경로를 설치하고, Spoke2와 직접 GRE 터널을 수립한다.

핵심 포인트: Phase 2와 달리, 라우팅 테이블에 구체적 경로가 없어도 NHRP가 자동으로 shortcut 경로를 설치한다. 이 shortcut 경로는 라우팅 프로토콜이 아닌 NHRP에 의해 관리되며, NHRP 캐시가 만료되면 자동으로 제거된다.

4. 라우팅 프로토콜 설정

Phase 3의 가장 큰 장점은 모든 라우팅 프로토콜에서 요약 라우트를 사용할 수 있다는 점이다. 허브에서 요약 경로만 광고하면 라우팅 테이블을 작게 유지하면서도 spoke-to-spoke 직접 통신이 가능하다.

4.1. RIP 설정

16_DMVPN Phase 3 RIP Routing_img_p02_01

RIP에서는 ip summary-address rip으로 허브에서 요약 경로를 광고한다.

Hub 설정

Hub(config)#router rip
Hub(config-router)#version 2
Hub(config-router)#no auto-summary
Hub(config-router)#network 172.16.0.0
Hub(config-router)#network 10.0.0.0

Hub(config)#interface Tunnel0
Hub(config-if)#no ip split-horizon
Hub(config-if)#ip summary-address rip 192.168.0.0 255.255.0.0    ← 요약 라우트

Spoke 설정

Spoke1(config)#router rip
Spoke1(config-router)#version 2
Spoke1(config-router)#no auto-summary
Spoke1(config-router)#network 172.16.0.0
Spoke1(config-router)#network 192.168.1.0

4.2. EIGRP 설정

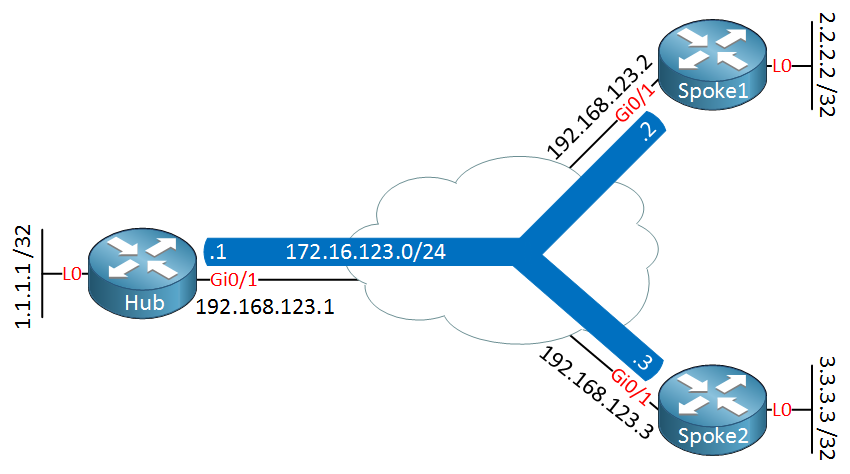

17_DMVPN Phase 3 EIGRP Routing_img_p02_01

EIGRP에서는 ip summary-address eigrp로 요약 경로를 광고한다. Phase 2와 달리 no ip next-hop-self eigrp가 반드시 필요하지 않다 (NHRP shortcut이 라우팅을 오버라이드하기 때문).

Hub 설정

Hub(config)#router eigrp 1
Hub(config-router)#network 172.16.123.0 0.0.0.255
Hub(config-router)#network 10.0.0.0 0.0.0.255

Hub(config)#interface Tunnel0
Hub(config-if)#no ip split-horizon eigrp 1
Hub(config-if)#ip summary-address eigrp 1 192.168.0.0 255.255.0.0    ← 요약 라우트

Spoke 설정

Spoke1(config)#router eigrp 1
Spoke1(config-router)#network 172.16.123.0 0.0.0.255
Spoke1(config-router)#network 192.168.1.0 0.0.0.255

핵심 포인트: Phase 3에서는 NHRP shortcut이 EIGRP 라우팅 테이블보다 우선한다. 따라서 허브에서 요약 경로를 광고해도 스포크 간 직접 통신 시 NHRP가 자동으로 구체적 shortcut 경로를 설치한다.

4.3. OSPF 설정

18_DMVPN Phase 3 OSPF Routing_img_p01_01

OSPF에서는 network type 선택이 중요하다. Phase 3에서는 point-to-multipoint 또는 broadcast 모두 사용 가능하다.

Hub 설정 (point-to-multipoint 방식)

Hub(config)#router ospf 1
Hub(config-router)#network 172.16.123.0 0.0.0.255 area 0
Hub(config-router)#network 10.0.0.0 0.0.0.255 area 0

Hub(config)#interface Tunnel0
Hub(config-if)#ip ospf network point-to-multipoint

Spoke 설정

Spoke1(config)#router ospf 1
Spoke1(config-router)#network 172.16.123.0 0.0.0.255 area 0
Spoke1(config-router)#network 192.168.1.0 0.0.0.255 area 0

Spoke1(config)#interface Tunnel0
Spoke1(config-if)#ip ospf network point-to-multipoint
OSPF Network TypeDR/BDR 선출허브-스포크 호환비고
point-to-multipoint없음권장설정 간단, DR 선출 불필요
broadcast있음가능허브를 DR로 지정 필요 (ip ospf priority)
point-to-point없음불가1:1 관계만 지원

4.4. BGP 설정

19_DMVPN Phase 3 BGP Routing_img_p02_01

BGP에서도 요약 라우트와 함께 사용 가능하다. Phase 2와 마찬가지로 허브를 route-reflector로 구성한다.

Hub 설정 (Route-Reflector)

Hub(config)#router bgp 1
Hub(config-router)#neighbor 172.16.123.2 remote-as 1
Hub(config-router)#neighbor 172.16.123.3 remote-as 1
Hub(config-router)#neighbor 172.16.123.2 route-reflector-client
Hub(config-router)#neighbor 172.16.123.3 route-reflector-client
Hub(config-router)#aggregate-address 192.168.0.0 255.255.0.0 summary-only    ← 요약 라우트
Hub(config-router)#network 10.0.0.0 mask 255.255.255.0

Spoke 설정

Spoke1(config)#router bgp 1
Spoke1(config-router)#neighbor 172.16.123.1 remote-as 1
Spoke1(config-router)#network 192.168.1.0 mask 255.255.255.0

핵심 포인트: Phase 3에서는 BGP의 aggregate-address summary-only로 요약 경로만 광고해도 NHRP shortcut이 자동으로 구체적 경로를 설치하므로 spoke-to-spoke 통신에 문제가 없다.

5. NHRP Shortcut 확인 명령

Spoke1#show ip nhrp shortcut
172.16.123.3/32 via 172.16.123.3
  Tunnel0 created 00:01:30, expire 01:58:30
  Type: dynamic, Flags: router nhop rib
  NBMA address: 192.168.123.3

Spoke1#show ip route nhrp
  192.168.2.0/24 [250/1] via 172.16.123.3, 00:01:30, Tunnel0
  • show ip nhrp shortcut: NHRP shortcut 경로 확인
  • show ip route nhrp: NHRP에 의해 설치된 라우팅 테이블 엔트리 확인
  • NHRP 경로의 administrative distance는 250으로, 대부분의 라우팅 프로토콜보다 높지만 요약 경로보다 구체적이므로 longest match에 의해 우선 선택된다.

6. Phase 3의 장점 요약

장점설명
요약 라우트 사용 가능허브에서 요약 경로만 광고 → 라우팅 테이블 축소
최고의 확장성스포크 수가 증가해도 라우팅 오버헤드가 증가하지 않음
간단한 마이그레이션Phase 2 설정에 2개 명령만 추가
모든 라우팅 프로토콜 호환RIP, EIGRP, OSPF, BGP 모두 사용 가능
자동 최적 경로NHRP가 자동으로 shortcut 경로를 설치/제거

실무 권장: 대부분의 DMVPN 환경에서 Phase 3을 기본으로 사용한다. Phase 1은 보안상 모든 트래픽을 허브에서 감사해야 하는 특수한 경우에만, Phase 2는 거의 사용하지 않는다.
