GRE 터널 재귀 라우팅 오류

이전에 GRE 터널링을 구성했다면 다음 오류를 만났을 수 있습니다.


%TUN-5-RECURDOWN: Tunnel0 temporarily disabled due to recursive routing

무슨 일이 일어났는지 보면, 라우터가 터널 자체를 통해 터널 인터페이스의 목적지 IP 주소를 학습한 것입니다. 결과적으로, 라우팅 테이블에서 터널 목적지 IP 주소에 대한 이전 항목을 제거했습니다. 이제 터널 목적지에 더 이상 도달할 수 없게 되어 터널이 무너졌습니다.

시연

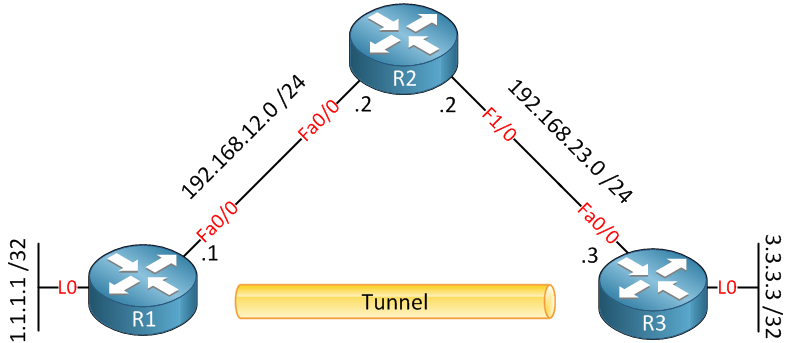

훨씬 더 이해가 잘 되도록 시연해 보겠습니다. 다음은 우리가 사용할 토폴로지입니다.

위에서 라우터 세 개가 있고, R1과 R3 사이에 GRE 터널을 만드는 것이 아이디어입니다. 먼저 인터페이스에 IP 주소를 구성하고 RIP를 사용해 R1과 R3가 서로에게 도달할 수 있도록 합니다.


R1(config)# interface fastEthernet 0/0
R1(config-if)# ip address 192.168.12.1 255.255.255.0
R1(config-if)# exit
R1(config)# interface loopback0
R1(config-if)# ip address 1.1.1.1 255.255.255.255
R1(config-if)# exit

R2(config)# interface fastEthernet 0/0
R2(config-if)# ip address 192.168.12.2 255.255.255.0
R2(config-if)# exit
R2(config)# interface fastEthernet 1/0
R2(config-if)# ip address 192.168.23.2 255.255.255.0

R3(config)# interface fastEthernet 0/0
R3(config-if)# ip address 192.168.23.3 255.255.255.0
R3(config-if)# exit
R3(config)# interface loopback 0
R3(config-if)# ip address 3.3.3.3 255.255.255.255
R3(config-if)# exit

이제 모든 라우터에 RIP를 구성합시다.


R1(config)# router rip
R1(config-router)# version 2
R1(config-router)# no auto-summary
R1(config-router)# network 192.168.12.0
R1(config-router)# network 1.0.0.0

R2(config)# router rip
R2(config-router)# version 2
R2(config-router)# no auto-summary
R2(config-router)# network 192.168.12.0
R2(config-router)# network 192.168.23.0

R3(config)# router rip
R3(config-router)# version 2
R3(config-router)# no auto-summary
R3(config-router)# network 192.168.23.0
R3(config-router)# network 3.0.0.0

위의 network 명령은 R1과 R3가 서로에게 도달할 수 있도록 보장합니다. 이제 R1과 R3의 루프백 인터페이스 사이에 터널 인터페이스를 만듭니다.


R1(config)# interface tunnel 1
R1(config-if)# tunnel source loopback0
R1(config-if)# ip address 192.168.13.1 255.255.255.0
R1(config-if)# tunnel destination 3.3.3.3

R3(config)# interface tunnel 1
R3(config-if)# tunnel source loopback0
R3(config-if)# ip address 192.168.13.3 255.255.255.0
R3(config-if)# tunnel destination 1.1.1.1

이렇게 하면 R1과 R3의 루프백 인터페이스 사이에 터널이 활성화됩니다. 터널 인터페이스에 192.168.13.0/24 네트워크를 구성했습니다. 계속하기 전에 R1과 R3의 라우팅 테이블을 보여드리겠습니다.


R1# show ip route rip | include 3.3.3.3
R       3.3.3.3 [120/2] via 192.168.12.2, 00:00:24, FastEthernet0/0

R3# show ip route rip | include 1.1.1.1
R       1.1.1.1 [120/2] via 192.168.23.2, 00:00:17, FastEthernet0/0

위의 출력을 잘 보세요. R1과 R3는 각각 서로의 루프백 인터페이스에 도달하는 데 hop count 2를 가지고 있습니다.

오류 발생

이제 터널 인터페이스에서 RIP를 활성화합니다.


R1(config)# router rip
R1(config-router)# network 192.168.13.0

R3(config)# router rip
R3(config-router)# network 192.168.13.0

터널 인터페이스에서 RIP를 활성화하자마자 R1과 R3에서 다음 메시지를 보게 됩니다.


%TUN-5-RECURDOWN: Tunnel1 temporarily disabled due to recursive routing
%LINEPROTO-5-UPDOWN: Line protocol on Interface Tunnel1, changed state to down

여기서 무슨 일이 일어나고 있을까요? 터널 인터페이스에서 RIP를 활성화하기 전에는 R1과 R3가 R2를 통해 hop count 2로 서로의 루프백 인터페이스에 도달할 수 있다는 것을 학습했습니다.

터널 인터페이스에서 RIP를 활성화한 후, R1과 R3는 hop count 1로 서로의 루프백 인터페이스에 도달할 수 있다는 것을 학습합니다. 결과적으로 라우팅 테이블에 이 새로운 정보를 설치하고 이전 정보를 제거합니다. 빠르다면 터널이 올라올 때 라우팅 테이블에서 잡을 수 있습니다. R3의 예입니다.


R3# show ip route rip | include 1.1.1.1
R       1.1.1.1 [120/1] via 192.168.13.1, 00:00:02, Tunnel1

위에서 R3가 hop count 1로 터널 인터페이스를 통해 1.1.1.1에 도달하려고 하는 것을 볼 수 있습니다. 터널을 통해 터널 목적지에 도달하려는 시도는 약간 문제가 됩니다. 고전적인 닭과 달걀 문제입니다.

해결 방법

이를 어떻게 해결할까요? 라우터가 터널 자체를 통해 터널 목적지에 도달하지 않도록 보장해야 합니다. 이를 위한 몇 가지 옵션이 있습니다.

터널 인터페이스에서 터널 목적지 IP 주소를 광고하지 마세요. 광고하지 않거나 라우트 필터링을 사용하세요.
터널을 통한 터널 목적지 IP 주소의 administrative distance가 라우팅 테이블에 있는 것보다 높(나쁘게)도록 하세요.
터널을 통한 터널 목적지 IP 주소의 메트릭이 라우팅 테이블에 있는 것보다 나쁘도록 하세요.

설정에서 문제를 해결하기 위해 한 가지 기법을 사용하겠습니다.


R1(config)# router rip
R1(config-router)# offset-list 0 in 3 tunnel 1

R3(config)# router rip
R3(config-router)# offset-list 0 in 3 tunnel 1

offset-list를 사용해 메트릭을 변경할 수 있습니다. 위 예제에서는 RIP가 터널 인터페이스를 통해 광고하는 모든 네트워크가 hop count 3을 가지도록 구성합니다.

터널을 통한 hop count 3은 R2를 통한 hop count 2보다 높(나쁘기) 때문에, 라우터 R1과 R3는 이제 터널 목적지 IP 주소에 도달하기 위해 FastEthernet 링크를 사용할 것입니다.

참고: 이 예제에서는 RIP를 사용했지만, OSPF나 EIGRP 같은 다른 라우팅 프로토콜에서도 같은 문제가 발생할 수 있습니다.

구성

각 장치의 최종 구성은 다음과 같습니다.

R1


hostname R1
!
ip cef
!
interface Loopback0
 ip address 1.1.1.1 255.255.255.255
!
interface Tunnel1
 ip address 192.168.13.1 255.255.255.0
 tunnel source Loopback0
 tunnel destination 3.3.3.3
!
interface FastEthernet0/0
 ip address 192.168.12.1 255.255.255.0
!
router rip
 offset-list 0 in 3 Tunnel1
 network 1.0.0.0
 network 192.168.12.0
 network 192.168.13.0
 no auto-summary
!
end

R2


hostname R2
!
ip cef
!
interface FastEthernet0/0
 ip address 192.168.12.2 255.255.255.0
!
interface FastEthernet0/1
 no ip address
!
interface FastEthernet1/0
 ip address 192.168.23.2 255.255.255.0
!
router rip
 network 192.168.12.0
 network 192.168.23.0
 no auto-summary
!
end

R3


hostname R3
!
ip cef
!
interface Loopback0
 ip address 3.3.3.3 255.255.255.255
!
interface Tunnel1
 ip address 192.168.13.3 255.255.255.0
 tunnel source Loopback0
 tunnel destination 1.1.1.1
!
interface FastEthernet0/0
 ip address 192.168.23.3 255.255.255.0
!
router rip
 offset-list 0 in 3 Tunnel1
 network 3.0.0.0
 network 192.168.13.0
 network 192.168.23.0
 no auto-summary
!
end

이 예제가 GRE 재귀 라우팅 문제를 이해하고 해결하는 데 도움이 되었기를 바랍니다.
