MAC Authentication Bypass (MAB)

802.1X는 스위치 포트에 연결하는 모든 것을 인증해 네트워크를 보호하는 훌륭한 방법입니다. 그러나 802.1X의 한 가지 단점은 종단 장치가 이를 지원해야 한다는 것입니다.

이는 대부분의 현대 장치에서는 문제가 되지 않지만, 802.1X를 지원하지 않는 네트워크 프린터나 카메라가 있다면 어떻게 할까요?

802.1X를 사용할 수 없지만 여전히 어떻게든 스위치 포트를 보호하고 싶다면, MAC Authentication Bypass(MAB) 를 사용할 수 있습니다.

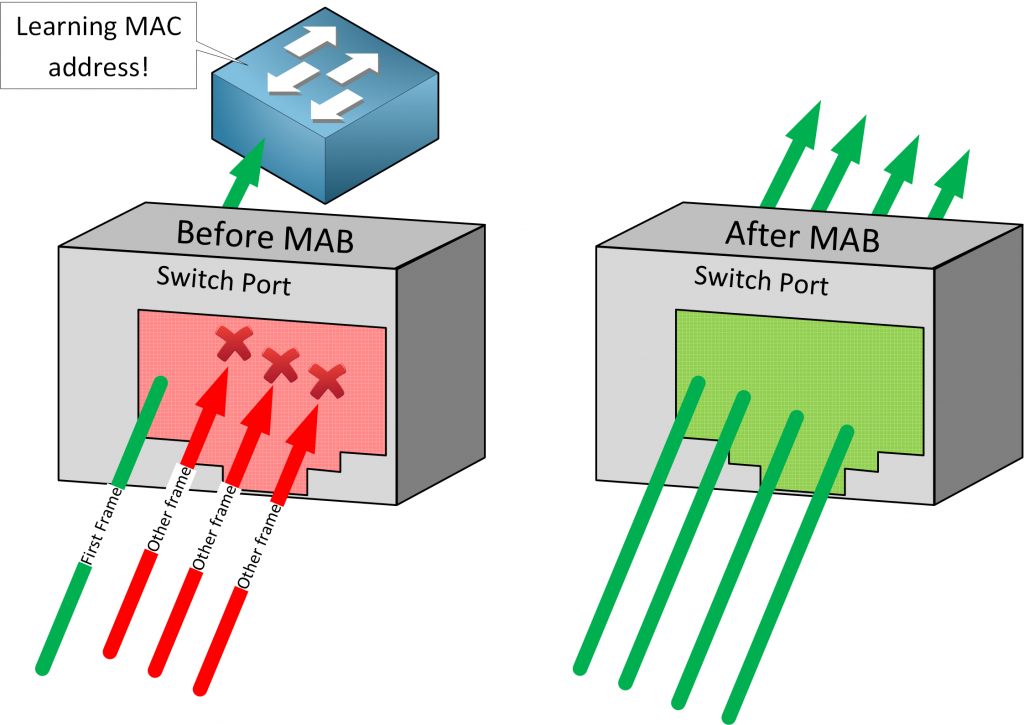

스위치 포트에서 MAB를 활성화하면, 스위치는 MAC 주소를 학습하기 위한 첫 번째 프레임을 제외하고 모든 프레임을 드롭합니다. CDP, LLDP, STP, DTP 트래픽을 제외하면 거의 모든 프레임이 MAC 주소를 학습하는 데 사용될 수 있습니다.

스위치가 MAC 주소를 학습하면, 인증 서버(RADIUS)에 연락해 MAC 주소를 허용하는지 확인합니다.

19_MAC Authentication Bypass (MAB)_img_p02_01

MAB는 RADIUS 서버의 동적 값도 지원합니다. 802.1X와 마찬가지로 동적 access-list와 VLAN 할당을 사용할 수 있습니다.

MAC 주소 외에 MAB는 다른 어떤 것도 확인할 수 없습니다. MAC 주소를 스푸핑하기 쉽기 때문에 안전한 인증 옵션이 되지 못합니다.

참고: MAB의 전신은 Cisco의 VLAN Management Policy Server(VMPS) 입니다. VMPS에서는 스위치 중 하나가 MAC 주소 데이터베이스를 가진 VMPS 서버였습니다. 다른 스위치들은 VMPS 서버에 특정 MAC 주소가 허용되는지와 어떤 VLAN에 속해야 하는지 확인합니다.

MAB를 구성하는 두 가지 방법이 있습니다.

Standalone: 인증을 위해 MAB만 사용합니다.
Fallback: 802.1X에 대한 폴백으로 MAB를 사용합니다. 스위치는 먼저 802.1X를 시도하고, 실패하면 MAB를 사용해 인증합니다.

호스트 모드

기본적으로 MAB는 스위치 포트당 단일 종단점(장치)만 지원합니다. 둘 이상의 소스 MAC 주소를 보면 보안 위반을 일으킵니다. 예를 들어 IP 전화기 뒤에 PC가 있는 경우 문제가 될 수 있습니다. 이 동작을 변경할 수 있습니다.

Single-host mode: 단 하나의 소스 MAC 주소만 인증할 수 있습니다. 인증 후 다른 소스 MAC 주소를 감지하면 보안 위반을 트리거합니다. 기본 설정입니다.
Multi-domain authentication host mode: 두 소스 MAC 주소를 인증할 수 있습니다. 하나는 음성 VLAN에, 다른 하나는 데이터 VLAN에. IP 전화기와 PC가 단일 스위치 포트에 있는 시나리오용입니다. 더 많은 소스 MAC 주소는 보안 위반을 트리거합니다.
Multi-authentication host mode: 여러 소스 MAC 주소를 인증할 수 있습니다. 스위치 포트가 다른 스위치에 연결될 때 사용할 수 있습니다. 각 소스 MAC 주소는 별도로 인증됩니다.
Multi-host mode: 스위치는 여러 소스 MAC 주소를 허용합니다. 첫 번째 소스 MAC 주소만 인증되고, 다른 모든 소스 MAC 주소는 자동으로 허용됩니다.

1. 구성

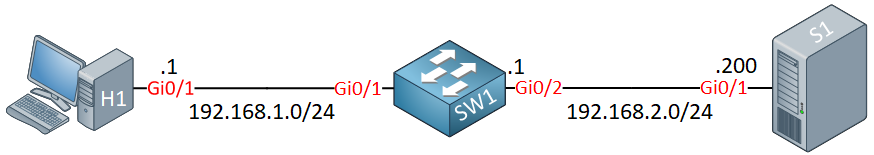

MAB를 시연하기 위해 다음 토폴로지를 사용합니다.

19_MAC Authentication Bypass (MAB)_img_p04_01

H1은 인증하려는 종단점입니다.
SW1은 MAB를 구성하는 곳입니다.
S1은 RADIUS 서버입니다.

Standalone과 single-host 모드를 구성하겠습니다.

1.1. FreeRADIUS

간단하게 하기 위해, 기본 RADIUS 서버(FreeRADIUS)를 사용합니다. 이 예제를 따라 하려면 직접 설치할 필요가 없습니다. 제 docker 이미지를 사용할 수 있습니다.

클라이언트 구성은 다음과 같습니다.


# cat clients.conf
client CISCO {
    ipaddr = 0.0.0.0/0
    secret = CISCO
}

시크릿으로 “CISCO”를 사용하고 모든 클라이언트를 받아들입니다. 랩에 적합합니다.

다음은 사용자 구성입니다.


# cat /etc/raddb/users
001da18b36d8 Cleartext-Password := "001da18b36d8"

여기서 보이는 사용자 이름과 비밀번호는 H1의 MAC 주소입니다.

1.2. Cisco IOS

1.2.1. 글로벌 구성

스위치를 구성합시다. 먼저 AAA를 글로벌로 활성화해야 합니다.


SW1(config)# aaa new-model

19_MAC Authentication Bypass (MAB)_img_p05_01

기본 인증 리스트를 구성합니다.


SW1(config)# aaa authentication dot1x default group radius

그리고 RADIUS 서버를 추가해야 합니다.


SW1(config)# radius server FREERADIUS
SW1(config-radius-server)# address ipv4 192.168.1.200 auth-port 1812 acct-port 1813
SW1(config-radius-server)# key CISCO

위에서 우리가 FreeRADIUS에 설정한 공유 시크릿(CISCO)과 IP 주소를 그대로 입력합니다. 802.1X와 동일한 RADIUS 설정이며, MAB도 결국 이 인증 서버를 사용합니다.

스위치 전역에서 802.1X를 활성화해야 MAB도 의미가 있습니다.


SW1(config)# dot1x system-auth-control

참고: MAB는 802.1X 프레임워크 위에서 동작합니다. 그래서 “802.1X를 지원하지 않는 장치”를 위한 기능이지만, 스위치 측에서는 여전히 dot1x system-auth-control과 aaa authentication dot1x ...가 필요합니다.

1.2.2. 인터페이스 구성

이제 종단 장치가 꽂히는 FastEthernet 0/1 인터페이스를 구성합니다.


SW1(config)# interface fastEthernet 0/1
SW1(config-if)# switchport mode access
SW1(config-if)# authentication port-control auto
SW1(config-if)# authentication host-mode single-host
SW1(config-if)# mab
SW1(config-if)# dot1x pae authenticator

각 명령의 의미는 다음과 같습니다.

authentication port-control auto: 인증 결과에 따라 동적으로 포트를 허가/차단합니다. 인증 전에는 일반 트래픽이 막히고, MAC 주소 학습만 가능합니다.
authentication host-mode single-host: 한 포트에서 단 하나의 MAC 주소만 인증합니다(기본값). IP 전화기 + PC 조합이 필요하면 multi-domain으로 바꿔 사용합니다.
mab: 이 포트에서 MAB를 활성화합니다. Standalone으로 구성하고 있으므로 순수하게 MAC 주소 인증만 수행합니다.
dot1x pae authenticator: 스위치가 EAP 인증자 역할을 한다는 선언입니다. MAB 단독이어도 802.1X 프레임워크를 공유하므로 필요합니다.

참고: 802.1X 요청자를 먼저 시도하고 실패 시 MAB로 떨어지는 Fallback 모드 로 구성하려면 authentication order dot1x mab / authentication priority dot1x mab를 함께 사용합니다. 이 예제는 MAC 주소만 확인하는 Standalone이므로 순서 지정은 생략합니다.

2. 검증

스위치에 H1을 연결하면 스위치가 첫 프레임에서 소스 MAC 주소(001d.a18b.36d8)를 학습해 RADIUS로 질의를 보내고, FreeRADIUS의 users 파일에 동일한 사용자명/비밀번호가 있으므로 인증이 성공합니다.

인증 세션은 다음 명령으로 확인합니다.


SW1# show authentication sessions interface fastEthernet 0/1
            Interface:  FastEthernet0/1
          MAC Address:  001d.a18b.36d8
           IP Address:  192.168.10.10
            User-Name:  001da18b36d8
               Status:  Authz Success
               Domain:  DATA
       Oper host mode:  single-host
     Oper control dir:  both
          Authorized By:  Authentication Server
  Authentication Method:  mab

Authentication Method: mab와 Status: Authz Success가 보이면 정상입니다. 아래 명령으로 MAB 자체의 상태도 볼 수 있습니다.


SW1# show mab interface fastEthernet 0/1 detail
MAB details for FastEthernet0/1
 Mac-Auth-Bypass     = Enabled
 Inactivity Timeout  = None
 ...
 MAC-Address         = 001d.a18b.36d8
 Session timeout     = None
 Authentication state = Authorized

만약 MAC 주소가 FreeRADIUS에 등록되지 않았다면 Status: Authz Failed가 표시되고, 포트는 미허가 상태로 남아 일반 데이터 트래픽이 통과하지 못합니다.

참고: 일부 FreeRADIUS 배포에서는 MAC 주소를 대/소문자 없이 또는 구분자 없이(001da18b36d8) 보내는 것이 기본이지만, Cisco는 기본적으로 하이픈(00-1D-A1-8B-36-D8)이나 콜론(00:1d:a1:8b:36:d8) 형식으로 전송하기도 합니다. 인증이 계속 실패한다면 radius-server attribute 6 on-for-login-auth 계열 옵션과 함께, RADIUS 로그에서 실제 전달된 사용자명 포맷을 확인해 FreeRADIUS의 users 파일과 맞춰야 합니다.

3. 결론

MAB는 802.1X 요청자(supplicant)를 지원하지 않는 장치(프린터, 카메라, 일부 IoT 등)를 위해 마련된 인증 수단입니다. 스위치가 장치의 MAC 주소를 RADIUS 서버에서 조회해 허가 여부를 판단합니다.
MAC 주소는 쉽게 스푸핑할 수 있으므로 MAB만으로는 강한 보안을 제공하지 못합니다. 가능한 한 802.1X + MAB fallback 조합으로 구성하고, 여전히 MAB가 필요한 장치는 VLAN 분리·ACL·IP 기반 제어로 추가 방어선을 만드는 것이 권장됩니다.
스위치 구성은 RADIUS 서버 정의 + dot1x system-auth-control + 인터페이스에서 mab + authentication port-control auto 조합이 핵심입니다. 802.1X와 같은 AAA/RADIUS 인프라를 그대로 재사용할 수 있다는 점이 큰 장점입니다.
IP 전화기 + PC 같은 시나리오에서는 host-mode를 multi-domain으로, 다운링크 스위치가 있는 경우에는 multi-authentication으로 조정합니다.
운영 환경에서는 VLAN이나 downloadable ACL을 RADIUS 응답으로 동적으로 할당해, 인증된 장치 유형별로 다른 접근 권한을 주는 형태로 확장해 사용하는 경우가 많습니다.
